ここは旋盤加工における外径テーパー・面取り寸法の自動計算ページです。 シャフトの外径やテーパーピンの加工において、30度や60度といった角度の「研磨代の逃げ」を暗算するのは致命的なミスの原因になります。手元の数値を入力するだけで、次工程に安心して渡せる正確な寸法を自動算出します。 ※ツールの詳しい使い方や、不良を出さないための現場のノウハウは、ツール下部の記事（↓）をご覧ください。
内径（すり鉢形状など）の計算を行いたい方は、以下の内径専用ページをご利用ください。[▶ 【自動計算】旋盤の内径（穴）テーパー加工・面取り寸法の求め方へ移動する]

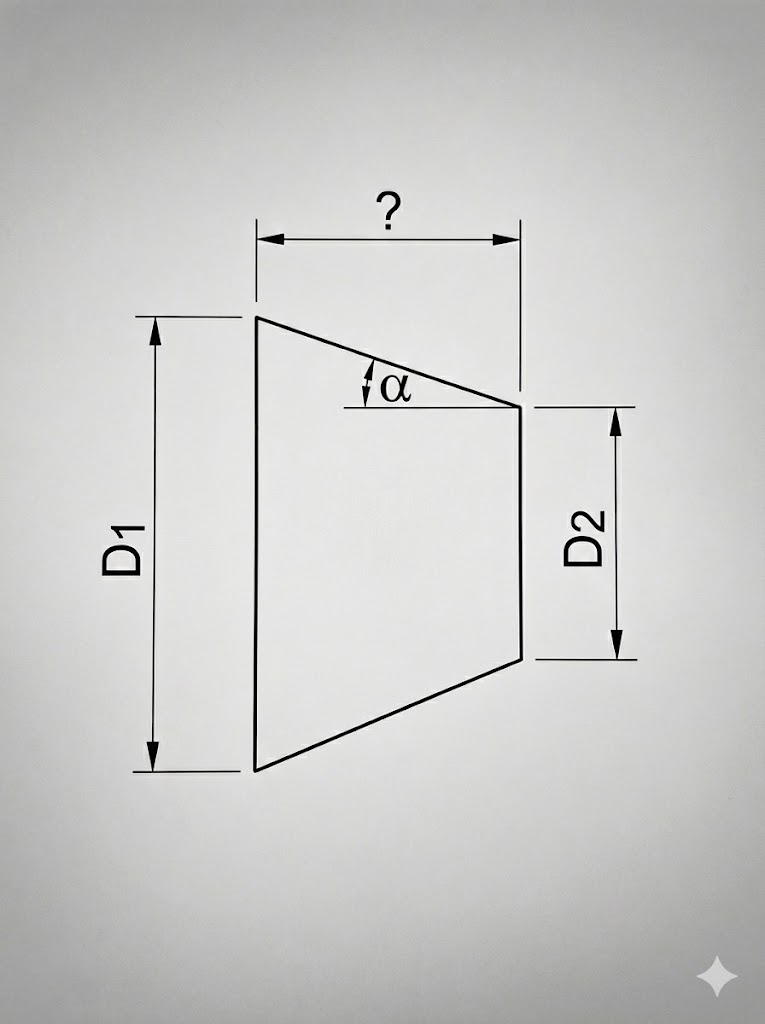

【計算１】径と角度から「テーパー長さ」を求める
（※ D1, D2, α から L を計算）

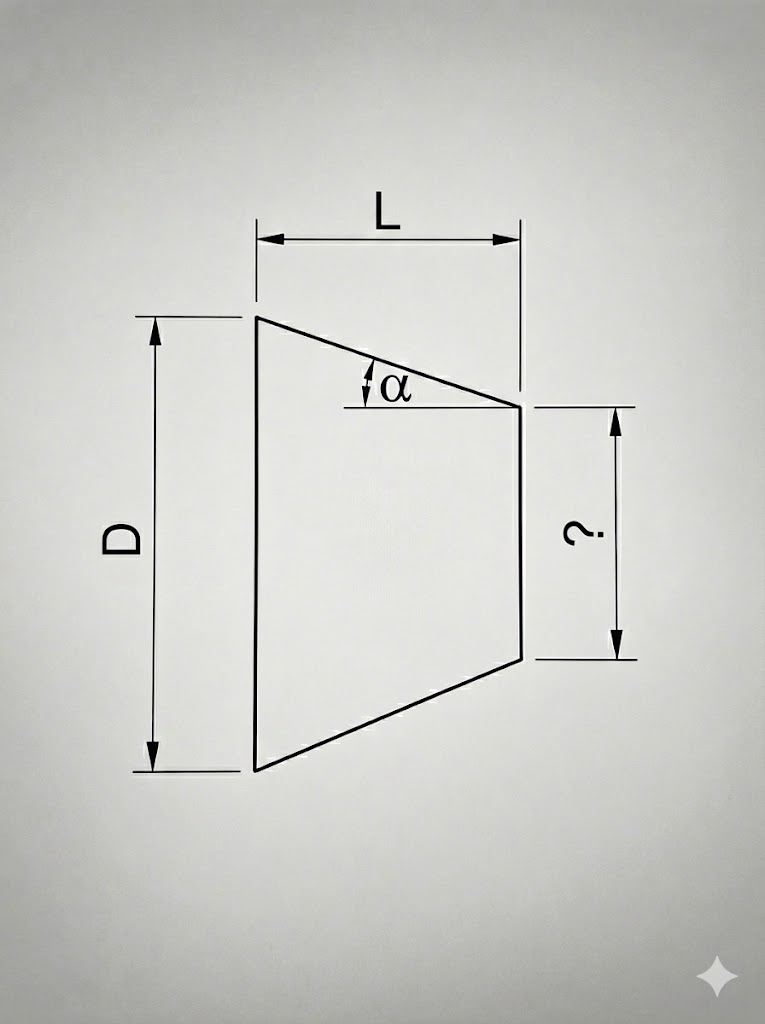

【計算２】角度と長さから「小径（先端径）」を求める
（※ D, L, α から ? を計算）

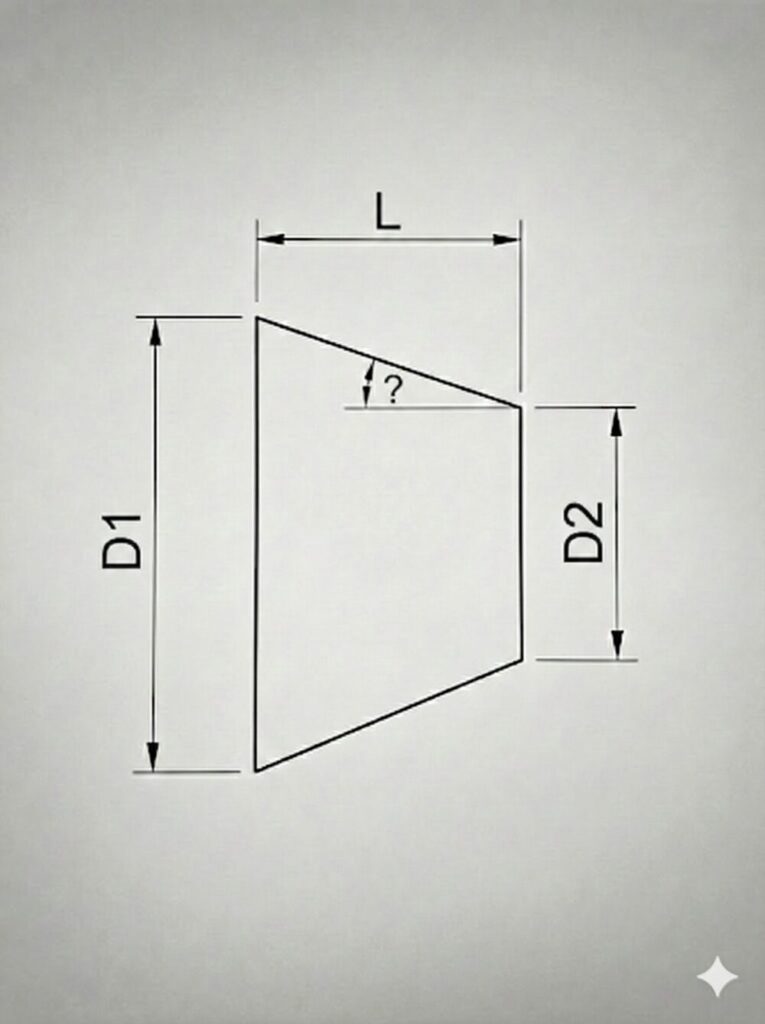

【計算3】大径・小径・長さから「テーパー角度」を求める
（※ D1, D2, L から角度 ? を計算）
提案する解説記事テキスト（外径テーパー加工編）
なぜこの計算ツールが必要なのか？（外径テーパー編）
特に45度のC面ならまだしも、30度や60度といった角度がついた外径形状では、研磨代を考慮した「逃げ」の計算が仕上がりを大きく左右します。
ここでは、20年以上現場でシャフトやテーパーピンの加工に向き合ってきたベテラン技術者の視点から、研磨代を含めた外径テーパー加工における計算ツールの活用術と、現場の一次情報を余すことなくお伝えします。
この計算式の根拠と仕組み
外径テーパーの計算根拠は、すべて直角三角形の比率を求める三角関数にあります。
45度であれば底辺と高さの比が1対1なので暗算も可能ですが、30度（片角）などの変則的な角度では、径方向の変化と長さ方向の変化が一致しません。そのため、計算ツールによる正確な算出が不可欠になります。
外径の計算で最も多用するのが、以下の**「径と角度からテーパー長さを求める」**パターンです。
大径と小径の差（直径の差）を求め、その半分である「片肉の寸法」を、角度の正接（タンジェント）で割ることで長さを算出します。
計算式：
$$L = \frac{D – d}{2 \times \tan(\theta)}$$
【具体例】30度テーパーにおける「研磨代の逃げ」
具体的な数値を入れて計算してみましょう。以下の条件のシャフトを想定します。
- 仕上がり外径： Φ70mm
- テーパー角度： 30度（片角）
- 研磨代： 直径で0.3mm（旋盤加工時の外径は Φ70.3mm）
研磨工程でこの0.3mm（片肉0.15mm）を削り落としたとき、30度のテーパー面は軸方向にどれだけズレるでしょうか。
30度の場合、$\tan(30^\circ)$ は約0.57735です。
片肉の研磨代0.15mmを0.57735で割ると、約0.26mmとなります。
つまり、旋盤で図面通りの長さで加工してしまうと、研磨上がりではテーパーの開始位置が約0.26mmも手前に寄ってしまい、テーパーの長さが足りなくなってしまうのです。
この「0.26mmの逃げ」を正確に計算し、旋盤の時点で長めに加工しておく。これこそが、研磨代を付けた加工における計算ツールの真の活用方法です。
JIS規格などの対応について
図面に「C4」とあればJIS B 0701に基づく面取りを指しますが、これらはすべて**「完成状態」の寸法**です。
現場での規格の扱いについてアドバイスするなら、研磨前の状態ではあえて「規格外の大きな数値」を狙って加工しておくのが正解となります。
よくある間違いと注意点
Φ72.35のような端数寸法と「直径・半径の罠」
現場で最も警戒すべきは、Φ72.35のような「端数寸法」と30度テーパーが組み合わさった時の思い込みです。45度のC面なら「なんとなく」で誤魔化せても、30度の外径加工で暗算は絶対に禁止です。
人間の脳は、複雑な数値が並ぶと「直径と半径」を混同するミスを犯しやすくなります。研磨代が直径で0.3mmあるとき、計算に使うべきは**「片肉の0.15mm」**です。これを誤って0.3mmのまま計算機に入れてしまうと、長さ方向の誤差は0.5mm以上に膨らみ、取り返しのつかないスクラップを生んでしまいます。
デジタルとアナログの併用
NC装置の表示や計算ツールの結果を過信しすぎず、必ずアナログの「サシ（定規）」や「勾配定規」をワークに当ててください。
「計算上は長さ4.26mmのはずだが、見た感じ5mm近く削っているように見える」という直感的な違和感は、多くの修羅場をくぐり抜けた技術者にとって大切なセンサーです。デジタルで弾き出した正確な数値を、アナログな視覚で裏付ける。このダブルチェックこそが、高価な材料を一瞬でゴミにしないための鉄則です。
外径テーパー加工は、機械加工の中でも技術者の腕が最も顕著に現れる分野です。この計算ツールを活用して理論的な裏付けを持ち、そこに現場で磨いた五感を組み合わせることで、次工程の研磨担当者がニヤリとするような、完璧な下地を作り上げてください。
内容の専門性を保ちつつ、箇条書きや太字を活用して、スマホからでも要点がスッと頭に入ってくるように調整しました。
これで「内径版」と「外径版」のテキストベースが揃いましたが、最終的にこれらを1つのページに統合（タブ切り替えなどで外径/内径を分ける等）する予定でしょうか？ それとも、それぞれ独立した別ページとして公開される想定ですか？
計算結果の確認について
このツールは個人が作成したものです。慎重に作成・テストを行っていますが、予期せぬ不具合や計算ミスが含まれている可能性があります。
実際の作業に使用される際は、必ず電卓等で検算を行ってください。
もし計算結果に明らかな誤りや不具合を見つけた場合は、お手数ですがコメント欄やお問い合わせフォームよりご報告いただけると大変助かります。
